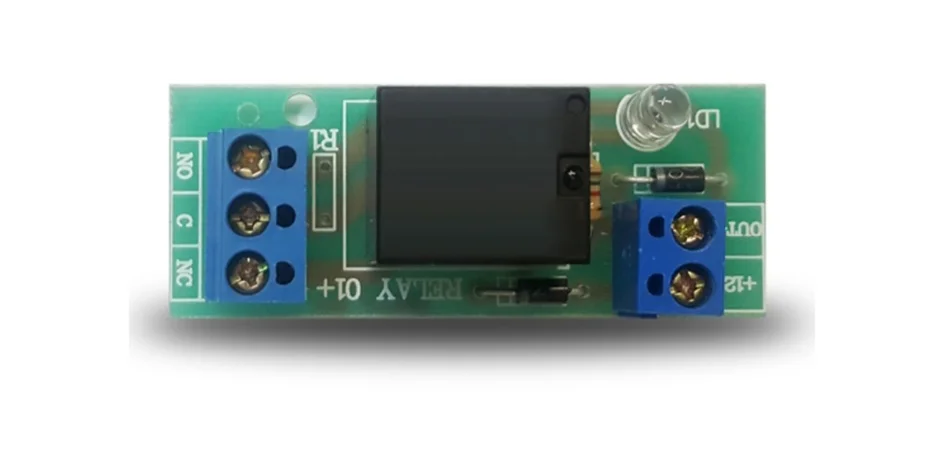

سیم بندی رله کنترل کلاسیک
ابتدا طبق نقشه سیم بندی دستگاه تلفن کننده سیم کارتیg1 کلاسیک به دستگاه سانترال مرکزی طبقه نقشه صورت می گیرد در صورتی که بخواهیم رله به صورت دائم کار فعال برای روشنایی لامپ از خروجی out -۴ استفاده می کنیم
و در صورتی که بخواهیم از خروجی رله برای درب بازکن با پیامک استفاده استفاده کنیم ازout-1 استفاده میشود توجه داشته باشید در سیم بندی حتماً رنگ بندی را رعایت کنید با این کار شما را خطای کمتر خواهد داشت
اگر بخواهیم که در مواردی از ریموت گیگا کد یا تراکت کلاسیک استفاده کنیم با استفاده از دکمه ای که بر روی آن قرار دارد میتوانید تقسیم بندی نقشه زیر با استفاده از دستگاه تلفن کننده سیم کارتی g1 کلاسیک و دستگاه سانترال مرکزی کلاسیک z4 اولترا این کار را انجام دهید
اگر کنتاکت رله برق 220 ولت را کنترل می‌کند، برای جلوگیری از خطر برق‌گرفتگی، برد باید در داخل یک جعبه عایق قرار گیرد.
اگر بارهای الکتریکی سلفی نظیر موتور کنترل می‌شوند، باید یک وریستور مناسب جهت حذف پارازیت، موازی کنتاکت رله قرار گیرد.
مسئولیت رعایت کلیۀ اصول ایمنی و حفاظتی بر عهدۀ نصب کننده است.
